繼電保護測試儀之零序保護模塊操作指南

發布日期:2022-03-09 瀏覽:2113 次

繼電保護測試儀零序保護
  繼電保護測試儀零序保護用于測試距離保護的零序過電流項目,零序過電流一般分為4段,1段電流一般為速斷出口,2段、3段、4段電流一般為帶延時出口,動作時間與電流的大小成反比。

  1.【參數設置】

  根據保護定值單,分別輸入零序1段、2段、3段、4段的電流定值。正常態時間應大于保護整組復歸時間,一般為20秒;故障態時間應大于零序四段的動作時間,一般為4秒。故障相電壓應低于58V,一般取20V。
繼電保護測試儀零序保護

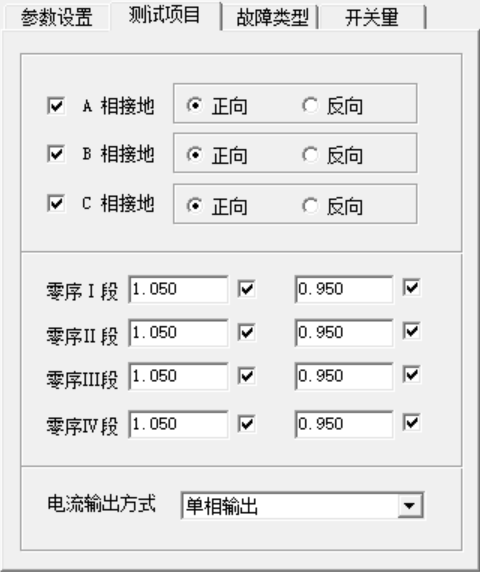

  2.【測試項目】

  故障類型:AN、BN和CN。可單選,也可多選。【正向】是指故障電壓超前故障電流的角度為75度;【反向】是指故障電壓超前故障電流的角度為255度。

  每個零序電流取兩個值做試驗,分別為1.05倍和0.95倍的定值,規程規定:1.05倍時本段動作,0.95倍時下一段動作。繼電保護測試儀當電流大于30A時,可采用兩相并聯方式輸出。這時,故障類型必須單選一種,比如AN或BN。
繼電保護測試儀零序保護

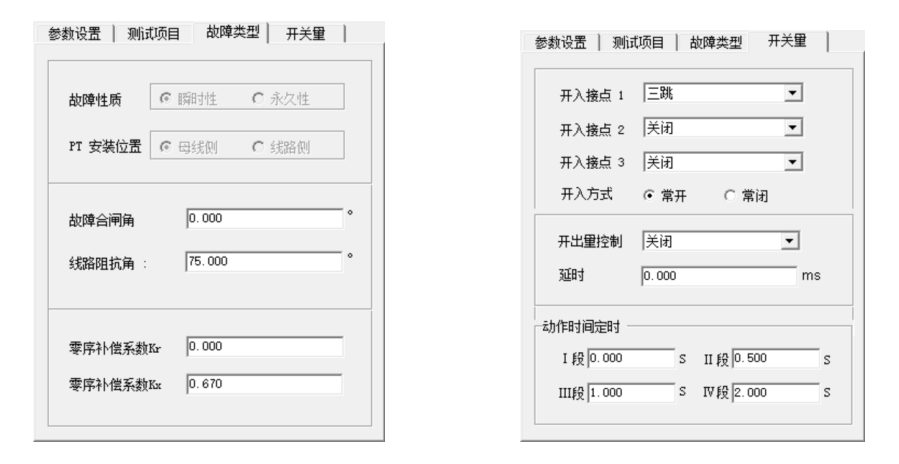

  3.【故障類型】

  【合閘角】:0度;【線路阻抗角】:75度;【零序補償系數KX】:0.67。

  4.【開關量】

  接點1選擇三跳,繼電保護測試儀其他關閉。

  5.壓板投退

  只投零序壓板,其他壓板退出。

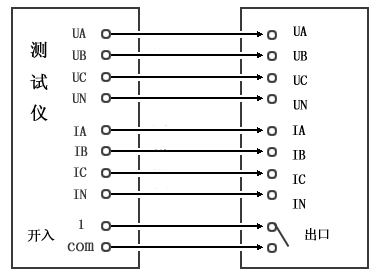

  6.接線方式--如圖所示:
繼電保護測試儀零序保護
