試驗目的

　　電力變壓器是發電廠、變電站和用電部門最主要的電力設備之一，是輸變電能的電器。測量繞組絕緣電阻、吸收比和極化指數，能有效地檢查出變壓器絕緣整體受潮，部件表面受潮臟污，以及貫穿性的集中行缺陷，如瓷瓶破裂、引線接殼、器身內有金屬接地等缺陷。經驗表明，變壓器絕緣電阻測試儀的絕緣在干燥前后，其絕緣電阻的變化倍數比介質損失角的變化倍數大得多。所以變壓器在干燥過程中，主要使用兆歐表來測量絕緣電阻和吸收比，從而了解絕緣情況。

　　變壓器絕緣電阻測試儀試驗步驟：

　　測量繞組絕緣電阻時，應依次測量各繞組對地和對其他繞組間的絕緣電阻值。

　　(1)試驗前的準備工作：

　　1) 填寫第一種工作票，編寫作業控制卡、質量控制卡、辦理工作許可手續。

　　2) 向工作班成員交待工作內容、人員分工、帶電部位，進行危險點告知，并履行確認手續后開工

　　3) 準備實驗用儀器、儀表、工具應在合格周期內

　　4) 檢查試品外殼，應可靠接地

　　5) 用絕緣操作桿帶地線上去將被試設備放電

　　6) 放電后，拆除被試設備高壓、中壓、低壓引線，其他檢修人員撤離現場

　　7) 檢查試品外觀，清潔表面污垢

　　8) 試驗現場周圍裝設試驗圍欄，必要時派專人看守

　　9) 接取電源，先測量電源電壓是否符合試驗要求，電源線必須固定，防止突然斷開，檢查漏電保護裝置是否靈敏動作。

　　10) 抄錄銘牌，記錄天氣情況和和溫、溫度、安裝位置、試驗日期。

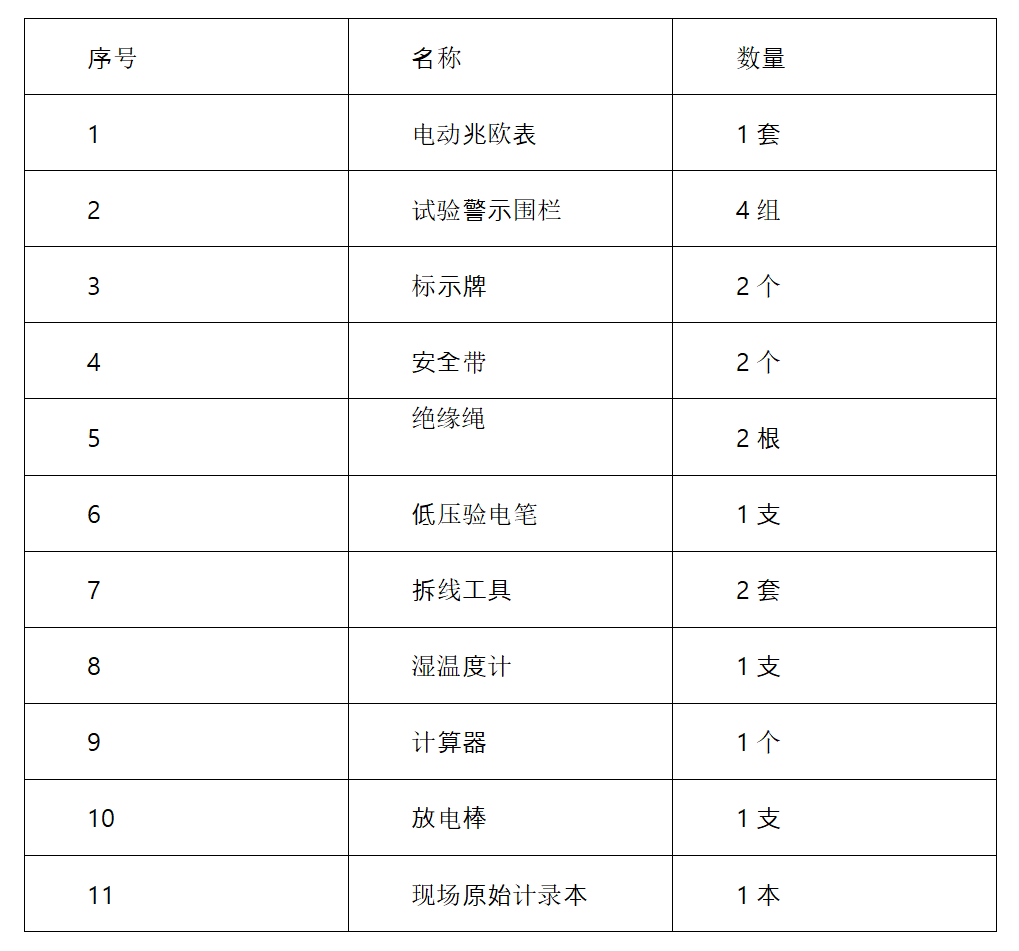

　　(2)儀器的選擇：

　　1) 測量繞組連同套管的絕緣電阻吸收比或極化指數使用5000kV兆歐表

　　2) 測量有引出線的鐵心及夾件的絕緣電阻使用2500V兆歐表

　　3) 測量套管末屏對地的絕緣電阻使用2500V兆歐表

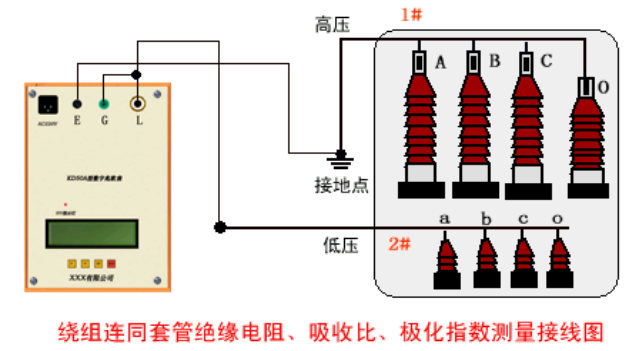

　　(3)接線圖：

　　將非被試繞組短路接地

　　兆歐表的輸出L端接被試品端，E端接地，G端接屏蔽，測量順序為：

　　1) 低壓對地及高壓、中壓(abc短路接兆歐表的輸出L端)

　　2) 中壓對地及高壓、低壓(AmBmCmOm短路接兆歐表的輸出L端)

　　3) 高壓對地及中壓、低壓(ABCO短路接兆歐表的輸出L端)

　　(4)接線步驟：

　　1) 檢查兆歐表，將其水平放穩

　　2) 接通電源，用導線瞬時短接“L”和“E”端子，其指示應為“0”

　　3) 開路時，接通電源，應指“∞”

　　4) 斷開電源，將兆歐表的接地端與被試品地線連接

　　5) 兆歐表的高壓端上接屏蔽連接線，及一端懸空，再次接通電源，指示應無明顯差異。

　　6) 將高壓側A、B、C、O連接線短接起來，同理中壓、低壓短接

　　7) 將非測試繞組接地;先接接地端，后接被試品端

　　8) 將兆歐表接地;先接被試品接地端

　　9) 使用專用帶屏蔽的絕緣護套線，一端接“L”，“G”接屏蔽，別一端接被試品的測量端

　　10) 接通電源，選擇電壓5000V，測試，放電，關閉

　　(5)拆線步驟：

　　1) 斷開儀器總電源

　　2) 對被試繞組放電

　　3) 拆除高壓測量線及其他短接線

　　4) 拆除儀器端高壓線，接地線

　　5) 拆放電棒E=E/iL
