設備選擇

　　(1)電抗器的選擇

　　根據試驗電壓來選擇電抗器，每節電抗器40kV，來選出電抗器的個數進行串聯。

　　(2)限流電阻阻值選擇

　　根據0.5-1Ω/V來選取限流電阻值。

　　(3)球隙保護電壓值

　　根據試驗電壓的1.1~1.15倍設置。

　　數值計算[3]

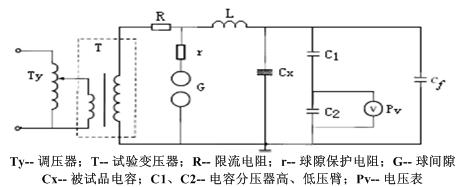

　　(1)根據試驗工頻頻率下的總電容量Cz

　　可以求出補償?shù)碾娙萘緾f

　　回路中的電流為

　　式中：

　　Ucx-------勵磁電壓

　　R----------高壓回路有效電阻

　　被試品上的電壓為

　　式中：

　　ω------- 電源角頻率

　　Cx-------被試品電容量

　　輸出電壓Uc與勵磁電壓Ucx之比為試驗回路的品質因數Q

　　由于回路中的R很小，故試驗回路的品質因數很大，在大多數正常情況下，Q可達50左右，即輸出電壓時勵磁電壓的50倍，因此用這種方法能用電壓較低的實驗變壓器得到較高的實驗電壓。由于試驗時回路處于諧振狀態，回路本身具有良好的濾波作用，電源波形中的諧波成分在被試品兩端大為減少，通常輸出良好的正弦波形電壓。

　　當被試品擊穿時，電路失去諧振條件，電源輸出電流自動減少，被試品兩端的電壓驟然下降，從而限制了對被試品的損壞程度。

　　根據調節方式的不同，串聯諧振裝置分為工頻串聯諧振裝置(帶可調電抗器，補償電容器，工作頻率為50Hz。
