試驗接線

　　試驗步驟

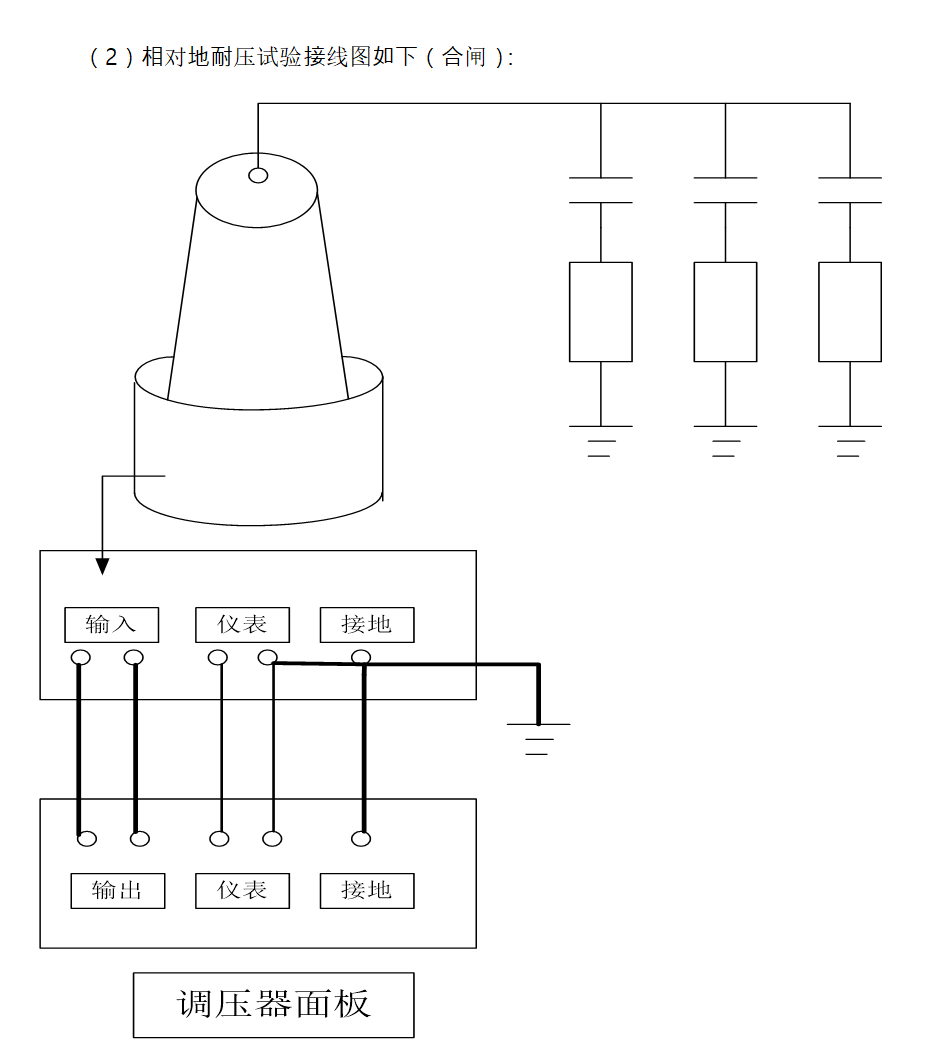

　　(1)斷路器相對地交流耐壓試驗

　　1) 首先將斷路器外殼接地。

　　2) 將斷路器上部A、B、C端口短接起來。另一端接到試驗變壓器上。

　　3) 檢查開關是否在合閘狀態，若不是手動將其合上。

　　4) 在確保調壓器在零位的情況下才能升高電壓。試驗時，存在觸電危險：被試品加壓時，必須保證所有人員離開試驗現場。試驗負責人檢查接線無誤后，開始進行升壓操作。

　　5) 啟動電源。

　　6) 打開電源開關。

　　7) 在操作之前，首先要按警鈴，使警鈴長響。

　　8) 先按前級合閘，后按后級合閘。

　　9) 按下升壓按鈕進行升壓。注意：升壓必須從零開始，切不可沖擊合閘。升壓速度在75%前可以是任意的，75%以后應均勻升壓。

　　10) 監護交/直流峰值電壓表，直到升到試驗電壓，耐壓1min。升壓過程中應密切監視高壓回路，監視被試品有何異響，如出現冒煙、出氣、焦臭、閃絡、燃燒或發出擊穿響聲，應立即停止升壓，降壓停電后查明原因。

　　11) 耐壓計時1min后降壓，降壓時迅速均勻降壓到零。

　　12) 降壓完畢后，關閉電源，切斷電源刀閘。

　　13) 用放電棒放電后，拆除被試品高壓端接線。

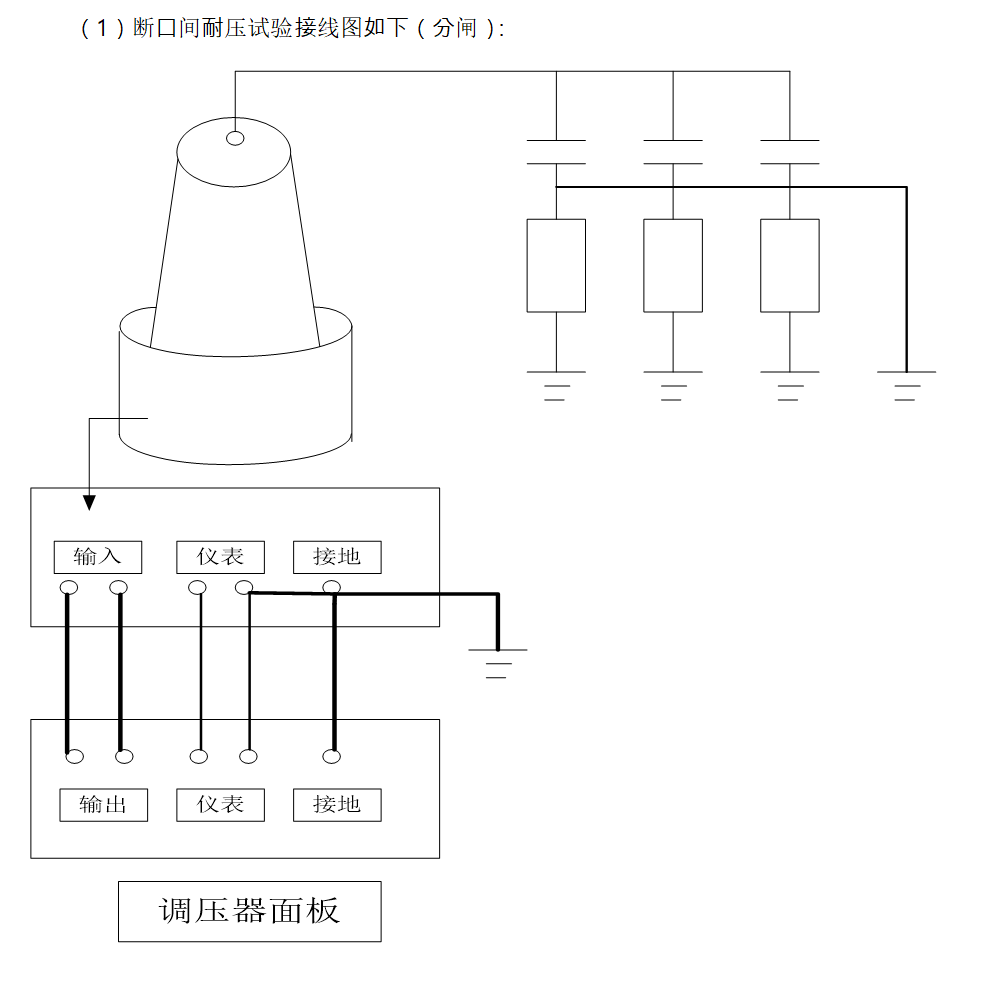

　　(2)斷路器的斷口間交流耐壓試驗

　　1) 將斷路器下部A、B、C端口端接起來接地。

　　2) 斷路器分閘后，加壓進行耐壓試驗，后面方法同上。

　　(3)斷路器相間交流耐壓試驗

　　1) 將斷路器A、C兩相動靜觸頭短接后接地，B相動靜觸頭短接后接于試驗變壓器的高壓端

　　2) 加壓進行耐壓試驗，后面方法同上。

　　注意事項

　　(1) 試驗應在良好的天氣，試品及環境溫度不低于5℃。戶外試驗應在良好的天氣進行，且空氣相對濕度一般不高于80%。

　　(2) 有時工頻耐壓試驗進行了數10秒鐘，中途因故失去電源，使試驗中斷，在查明原因，恢復電源后，應重新進行全時間的持續耐壓試驗，不可僅進行“補充”時間的試驗。

　　(3) 對于過濾和新加油的斷路器必須等油中氣泡全部逸出后才能進行耐壓試驗，以免油中氣泡引起放電。一般需要靜止3~5小時后才能進行油斷路器的交流耐壓試驗。對于SF6斷路器必須在充氣至額定氣壓24小時后才能進行交流耐壓試驗。

　　(4) 油斷路器耐壓試驗時如出現擊穿聲或冒煙，則為不合格，務必重新處理查明原因。原因未查明不得輕易重試以免造成損失。
