試驗目的：

　　絕緣電阻值的大小常能靈敏地反映絕緣狀況，能有效發現絕緣整體受潮、老化以及絕緣擊穿等貫通性缺陷。

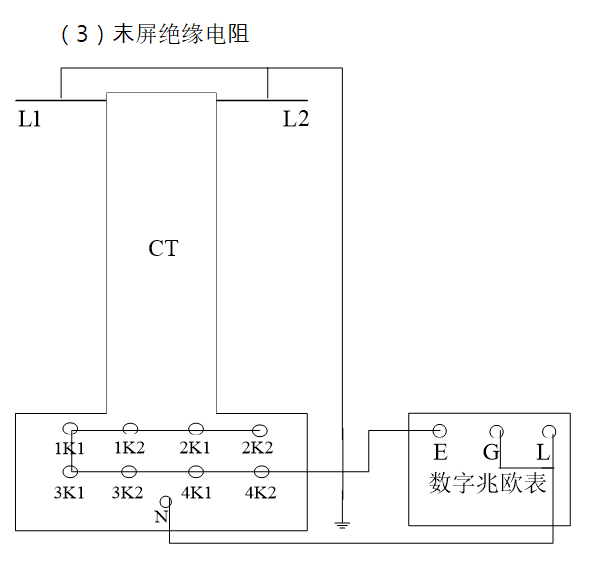

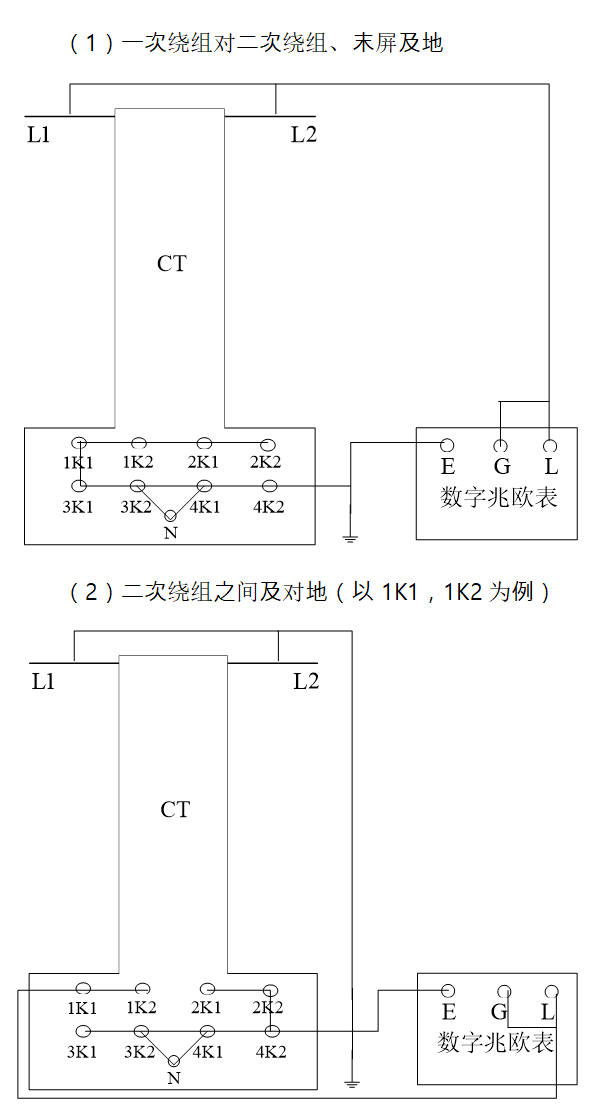

　　試驗接線：

　　試驗步驟：

　　1) 辦理工作許可手續;

　　2) 向工作人員交代工作內容、人員分工、帶電部位，進行危險點告知，并履行確認手續后開工;

　　3) 準備試驗用的儀器、儀表、工具，所用儀器、儀表、工具應良好并在合格周期內;

　　4) 在試驗現場周圍裝設圍欄，打開高壓警示燈，擺放溫濕度計，必要時派專人看守;

　　5) 抄錄被試電流互感器的銘牌參數;

　　6) 檢查被試電流互感器的外觀是否完好，必要時對套管進行擦拭和烘干處理;

　　7) 兩人對電源盤進行驗電，同時檢測電源盤的漏電保護裝置是否可靠動作;

　　8) 將兆歐表水平放穩，對兆歐表本身進行檢查;

　　9) 按試驗接線圖進行接線;

　　10) 確認接線正確后，試驗人員撤到絕緣墊上，相關人員遠離被試品;

　　11) 大聲呼唱，確認相關人員都在安全距離外，接通電源，打開儀器開關;

　　12) 按下“電壓選擇”按鈕，選擇試驗電壓(一次繞組和二次繞組選擇2500V，末屏選擇1000V);

　　13) 得到工作負責人許可后，按下“啟動”按鈕開始測量，測量1min后按下“停止”按鈕停止測量，并記錄測量數據;

　　14) 關閉儀器開關，斷開電源;

　　15) 用放電棒對電流互感器充分放電;

　　16) 拆除試驗接線(先拆測量線，再拆接地線，拆接地線時先拆設備端，再拆接地端);

　　17) 整理儀器，記錄溫度和濕度，把儀器放回原位;

　　18) 測量數值與標準或歷史數據比較，判斷是否合格，撰寫試驗報告。

　　試驗標準：

　　交接標準：

　　1) 測量一次繞組對二次繞組及外殼、各二次繞組間及其對外殼的絕緣電阻;絕緣電阻不宜低于1000ΜΩ;

　　2) 測量一次繞組段間的絕緣電阻，不宜低于1000ΜΩ，但由于結構原因而無法測量時可不進行;

　　3) 末屏對地絕緣電阻不應小于1000ΜΩ，否則應測末屏的tanδ;

　　4) 絕緣電阻測量應使用2500V絕緣電阻表;

　　狀態檢修標準：

　　1) 一次繞組的絕緣電阻應大于3000ΜΩ或與上次測量值相比無顯著變化;

　　2) 一次繞組初值差不超過-50%(注意值);

　　3) 末屏對地>1000ΜΩ(注意值)，否則應測末屏的tanδ;

　　4) 絕緣電阻測量應使用2500V絕緣電阻表，末屏應使用1000V絕緣電阻表。

　　試驗注意事項：

　　1) 試驗結束后在拆線前應先對試品充分放電;

　　2) 將所測的絕緣電阻與出廠，交接試驗值、歷次試驗值比較，或與同型設備、同組設備相間比較，不應有明顯的降低或較大差異;

　　3) 選用專用的屏蔽測試線，測試線應有足夠的絕緣強度，否則測試線不能拖地，應使用絕緣桿支撐，避免影響測量結果;

　　4) 絕緣電阻測試一般受濕度和溫度的影響較大，一般要求測量時濕度不大于80%，溫度不低于5℃，濕度較大時，應對絕緣表面采取加屏蔽或擦拭、烘干等措施;

　　5) 多次測量絕緣電阻時，中間一定要充分放電，以免剩余電荷影響測量結果;

　　6) 當被試設備上感應電壓較高時，可能會影響到測量結果。

　　試驗周期：

　　1) 交接時;

　　2) 投運前;

　　3) 必要時;

　　4) 66kV及以上3年，35kV及以下6年。
