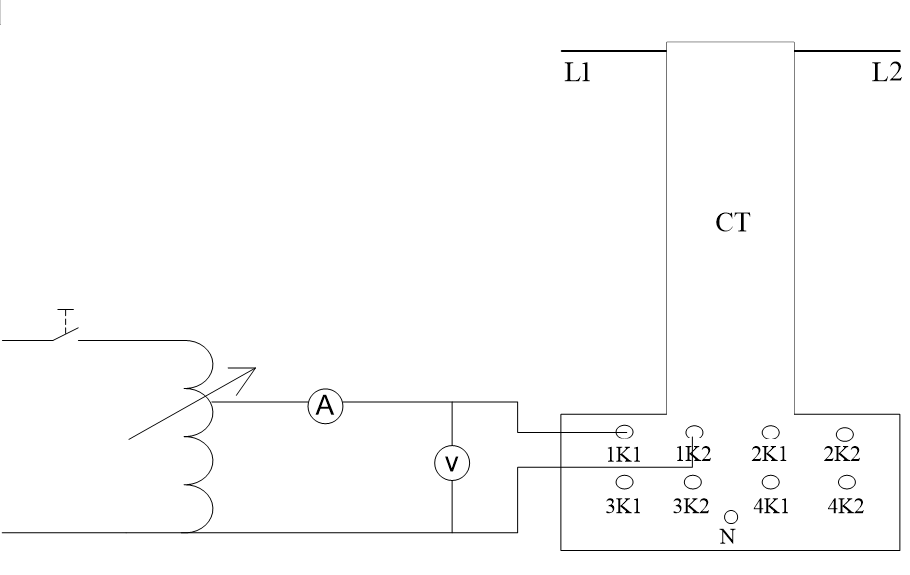

試驗接線(以1K1,1K2為例)：

　　伏安特性試驗步驟：

　　1) 辦理工作許可手續;

　　2) 向工作人員交代工作內容、人員分工、帶電部位，進行危險點告知，并履行確認手續后開工;

　　3) 準備試驗用的儀器、儀表、工具，所用儀器、儀表、工具應良好并在合格周期內;

　　4) 在試驗現場周圍裝設圍欄，打開高壓警示燈，擺放溫濕度計，必要時派專人看守;

　　5) 抄錄被試電流互感器的銘牌參數;

　　6) 檢查被試電流互感器的外觀是否完好，必要時對套管進行擦拭和烘干處理;

　　7) 兩人對電源盤進行驗電，同時檢測電源盤的漏電保護裝置是否可靠動作;

　　8) 將互感器綜合測試儀水平放穩;

　　9) 按試驗接線圖進行接線;

　　10) 確認接線正確后，試驗人員撤到絕緣墊上，相關人員遠離被試品;

　　11) 大聲呼唱，確認相關人員都在安全距離外，接通電源，打開儀器開關;

　　12) 根據被試品的情況設置電壓、電流及步進參數;

　　13) 得到工作負責人許可后，按下“啟動”按鈕開始測量，測量結束后打印測量結果的數據和伏安特性曲線;

　　14) 關閉儀器開關，斷開電源;

　　15) 用放電棒對電流互感器充分放電;

　　16) 拆除試驗接線(先拆測量線，再拆接地線，拆接地線時先拆設備端，再拆接地端);

　　17) 整理儀器，記錄溫度和濕度，把儀器放回原位;

　　18) 觀察測試數據和勵磁特性曲線，判斷是否合格，撰寫試驗報告。

　　試驗標準：

　　1) 實測的伏安特性曲線與過去或出廠的伏安特性曲線比較，電壓不應有顯著降低;

　　2) 飽和的拐點不應有顯著的變化。

　　試驗注意事項：

　　1) 一般只對保護用線圈進行此項試驗;

　　2) 在調試工作中，當對測量用的電流互感器發生懷疑時，也可測量該電流互感器的勵磁特性以供分析;

　　3) 當電流互感器被測繞組有匝間短路時，其勵磁特性曲線在開始部分電壓較正常的略低，如下圖所示：

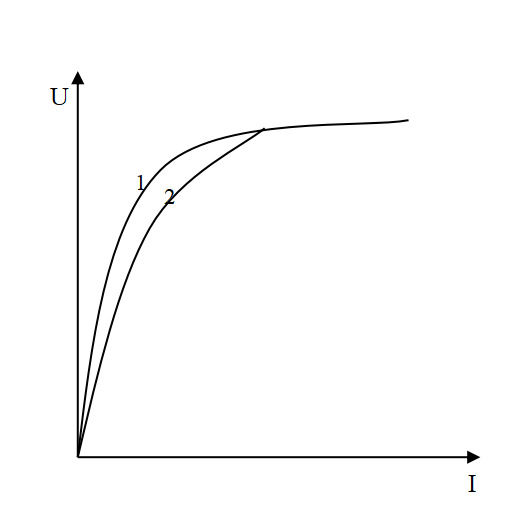

　　上圖中，曲線1是正常情況下的伏安特性曲線，曲線2是繞組存在匝間短路下的伏安特性曲線。

　　試驗周期：

　　1) 交接時;

　　2) 投運前;

　　3) 大修后;

　　4) 必要時
