基于標準規范操作工頻耐壓試驗裝置進行精確測試，需嚴格遵循國家及行業相關標準（如 GB/T 16927.1-2023《高電壓試驗技術 第 1 部分：一般定義及試驗要求》、DL/T 474.4-2018《現場絕緣試驗實施導則 第 4 部分：交流耐壓試驗》等），并從
設備選型、環境控制、操作流程、數據處理等關鍵環節入手。以下是具體操作要點及規范：
一、試驗前的準備：標準合規性與設備核查
1. 明確試驗標準與設備選型
標準依據：根據被試設備類型（如變壓器、斷路器、電纜等），選定對應的試驗標準（如 GB 50150-2016《電氣裝置安裝工程 電氣設備交接試驗標準》），確定
試驗電壓值、加壓時間、允許泄漏電流范圍等參數。
設備選型：
工頻耐壓試驗裝置需滿足
額定電壓、容量覆蓋被試設備需求，例如：
10kV 電纜試驗需選用輸出電壓≥15kV 的裝置；
變壓器試驗需根據繞組電壓等級選擇裝置（如 110kV 變壓器工頻耐壓試驗電壓通常為 85kV）。
配套設備需齊全：包括
分壓器（測量精度≥0.5 級）、保護電阻（阻值按 0.1~1Ω/V 計算）、過流保護裝置等。
2. 設備校準與環境檢查
校準要求：試驗裝置（含電壓表、電流表）需定期經
法定計量機構校準，確保測量誤差≤±3%（參考 JJF 1177-2007《測量用電流互感器檢定規程》）。
環境條件：
溫度：10~40℃，濕度≤80%（濕度超標時需干燥處理或采用防潮措施）；
場地：遠離強電磁干擾源（如高壓母線、電動機等），試驗區域設警示圍欄并懸掛 “高壓危險” 標識。
3. 被試設備預處理
清除設備表面灰塵、油污，檢查絕緣部件（如套管、絕緣子）是否清潔無破損；
對電容性設備（如電纜、電容器），試驗前需
充分放電（放電時間≥5min），避免殘留電荷影響測試結果。
二、試驗操作流程：標準化步驟與安全控制
1. 接線與安全防護
高壓輸出端接被試設備高壓側，低壓端及外殼可靠接地（接地電阻≤4Ω）；
分壓器高壓端與被試設備并聯，低壓端接裝置測量回路，確保
電壓測量點直接反映被試設備兩端電壓。
操作人員需穿戴絕緣手套、絕緣靴，設專人監護；
試驗回路需接入
過流保護裝置（動作電流設定為額定電流的 1.2 倍），防止設備擊穿時損壞裝置。
2. 升壓與耐壓過程控制
- 升壓速率：
- 從零開始均勻升壓，初始階段升壓速率≤0.5kV/s，接近試驗電壓的 75% 后，以≤0.2kV/s 速率緩慢升至全壓（避免沖擊過電壓）。
- 耐壓時間：
- 達到試驗電壓后，維持規定時間（通常為 1min），期間密切觀察電壓表、電流表指示是否穩定，有無異常聲響、冒煙、放電等現象。
- 降壓要求：耐壓結束后，緩慢均勻降壓至零，嚴禁突然斷電，防止電感設備產生反電動勢。
3. 異常情況處理
- 若試驗中出現電流表突增、電壓表示數驟降、設備異響或冒煙，需立即降壓斷電，排查原因（如絕緣擊穿、接線松動等），嚴禁帶故障繼續試驗。
- 對放電后未擊穿的設備，需重新測量絕緣電阻，與試驗前數據對比，差值不應超過 20%（參考 DL/T 596-2021《電力設備預防性試驗規程》）。
三、數據記錄與結果判定：精確性與規范性

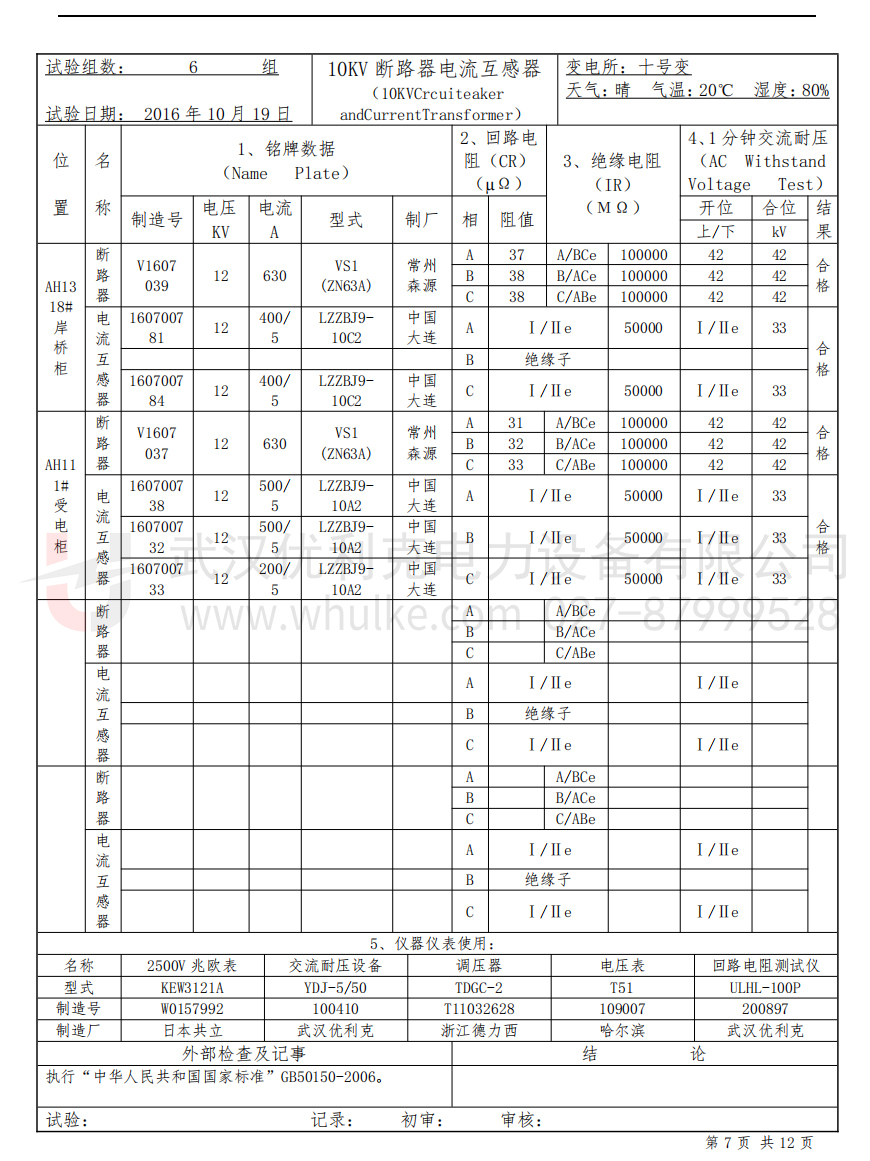

1. 數據記錄要點
記錄內容包括：
試驗日期、環境溫濕度、被試設備名稱 / 型號 / 編號；
試驗電壓、加壓時間、實測泄漏電流值；
升壓過程中是否出現放電、閃絡等異常現象。
數據需
手寫簽名確認，原始記錄存檔至少 5 年（遵循 DL/T 1498.1-2016《電力技術檔案管理導則》）。
2. 結果判定標準
合格條件：
耐壓期間無擊穿、閃絡現象；
試驗前后絕緣電阻無顯著下降（差值≤20%）；
泄漏電流值在標準允許范圍內（如 10kV 電纜泄漏電流≤50μA）。
不合格處理：若判定為不合格，需分析原因（如絕緣老化、受潮等），經修復后重新試驗，仍不合格則判定設備需更換或退出運行。
四、關鍵注意事項：標準合規與風險防控
- 抗干擾技術：
- 復雜電磁環境下，可采用屏蔽措施（如金屬網罩）或異頻法（非工頻 50Hz）排除干擾，確保測量數據真實可靠。
- 容量匹配：
其中C為被試設備電容，U為試驗電壓），避免因容量不足導致電壓波形畸變。
人員資質：
操作人員需持有
高壓電工證或
電力行業試驗資格證，熟悉設備原理及標準規范，嚴禁無證操作。
基于標準規范操作工頻耐壓試驗裝置，核心在于
嚴格遵循流程、精準控制參數、強化安全意識。通過標準化的準備、操作、記錄及判
定，可有效提升試驗結果的準確性，為電力設備絕緣狀態評估提供可靠依據，保障電力系統安全穩定運行。實際操作中，需結合最新
標準（如 GB/T 311.1-2020《絕緣配合 第 1 部分：定義、原則和規則》）持續優化流程，確保試驗全程符合行業規范要求。
